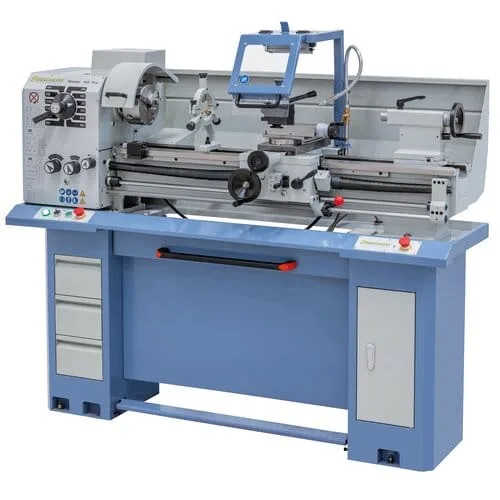

Tour à fileter et à charioter Bernardo Master 165 Pro
Tour à fileter et à charioter Bernardo Master 165 Pro ; convient à la réalisation de pièces de petites et moyennes dimensions. Son équipement de base comprend les principaux accessoires utiles (mandrin 3 mors, lunettes, pignons interchangeables, etc.) qui en font une machine vraiment universelle. Pour la réduction des temps de fabrication, ce modèle est aussi disponible avec un affichage... Lire plus
DISPONIBLE - Livraison 5 à 7 jours ouvrés
à partir de 106,88 € HT par mois
*Réservé aux professionnels, sous réserve d’éligibilité.
Description
Tour à fileter et à charioter Bernardo Master 165 Pro ; convient à la réalisation de pièces de petites et moyennes dimensions. Son équipement de base comprend les principaux accessoires utiles (mandrin 3 mors, lunettes, pignons interchangeables, etc.) qui en font une machine vraiment universelle. Pour la réduction des temps de fabrication, ce modèle est aussi disponible avec un affichage numérique 3 axes.
- Banc prismatique massif nervuré pour minimiser les oscillations
- De série avec passage de broche 38 mm pour l‘usinage des forts diamètres d‘arbre
- Idéale pour l‘usinage de l‘acier, des matériaux non ferreux et des plastiques
- Bac à copeaux à ouverture vers l‘avant pour une installation peu encombrante
- Commandes de réglage de vitesse et d‘avance simples, accessibles et précises
- Frein de broche mécanique à pédale
- Roulements de broche à billes à contact oblique de haute précision
- Banc prismatique en fonte grise, trempé par induction et guidages rectifiés de précision
- Concentricité garantie du nez de broche (≤ 0,015 mm)
- Broche trempée et rectifiée, dans bain d‘huile
- Poupée mobile, poupée fixe et tous les guidages sont réglables
- Décalage de la poupée mobile de ± 5 mm pour l‘usinage de pièces coniques
Contenu de la livraison : Mandrin 3 mors K11-160 mm / D4, Mandrin indépendant 160 mm / D4, DIN 55029, Lunette fixe – passage maxi ø 45 mm, Lunette mobile – passage maxi ø 40 mm, Dispositif d‘arrosage, Bac à copeaux amovible, Flasque de montage 240 mm, Tourelle à changement rapide avec 4 porte-outils droits, Protecteur de tourelle Limiteur de couple, Guide longitudinal micrométrique, Appareil à retomber dans le pas, Éclairage LED, Cône de réduction, Pignons interchangeables 2 forets de centrage, Pédale de freinage CE, Socle à tiroirs, Outillage de service.
Fiche technique
Fiche technique PDF| Entrepointes | 830 mm |
| Hauteur de pointe | 165 mm |
| Diamètre usinable au-dessus du banc | 330 mm |
| Diamètre usinable au-dessus du chariot | 205 mm |
| Largeur de banc | 195 mm |
| Passage de broche | 38 mm |
| Cône de broche | DIN 55029, D1-4 |
| Plage de vitesses de rotation | (12) 70 - 2000 m/min |
| Avances longitudinales | (15) 0,05 - 0,5 mm/tr |
| Avances transversales | (15) 0,02 - 0,2 mm/tr |
| Filetages métriques | (18) 0,25 - 5,0 mm |
| Filetages pouces | (13) 6 - 96 TPI |
| Diamètre du fourreau de contre-pointe | 32 mm |
| Course du fourreau de contre-pointe | 90 mm |
| Cône du fourreau de contre-pointe | CM 3 |
| Puissance en continu S1 100 % | 1,5 kW (400 V) |
| Puissance S6 40 % | 2,2 kW (400 V) |
| Dimensions de la machine (L x P x H) | 1750 x 720 x 1530 mm |
| Poids (env.) | 430kg |
